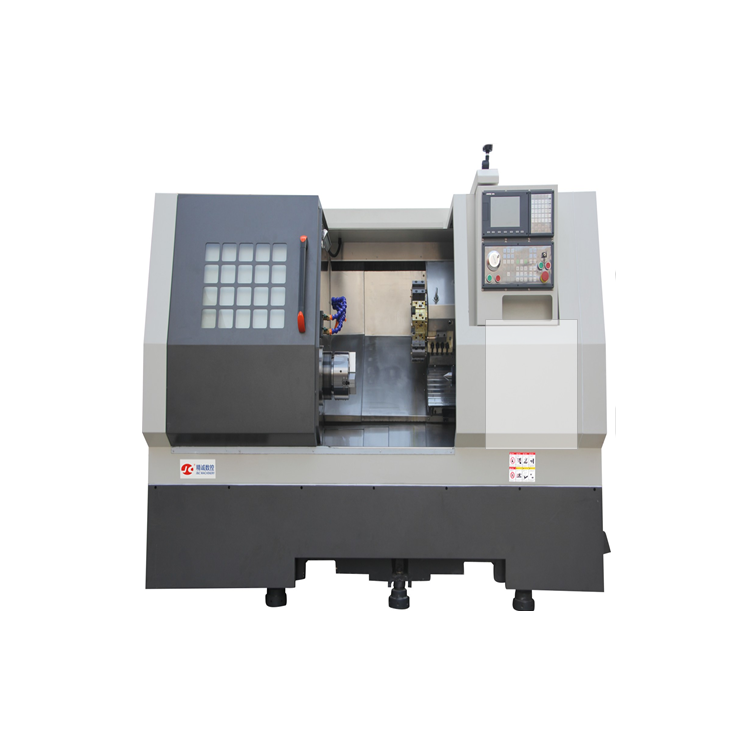

斜床式數控車床

加工精度：

應用范圍：應用于五金、汽車、電子及軍工等行業

產品咨詢價格咨詢

商品詳情規格參數售后保障

性能及用途：
斜床身式數控車床是全功能型數控車床，是針對要求加工精度較高產品而設計開發的數控車床。該系列車床采用整體式底座，45°斜式床身結構，確保了機床高剛性及流通的排屑功能。高精密通孔主軸單元采用高剛性、高精密度、高轉速結構進行設計并配置伺服主軸電機驅動，增加了機床的穩定性；機床運轉噪音低，傳動效率高，精度保持好，保證了加工精度和設備的長壽命。配備動力頭裝置可對復雜軸類、盤類產品進行車削、銑削、鉆孔、攻絲等動作，廣泛應用于五金、汽車、電子、軍工等領域。
產品特點：
1.床身結構：線性導軌采用45°傾斜滑動專用線規，底座穩、重心低、高剛性，箱型結構加強加厚，不易變形。
2.高速伺服刀塔：臨近換刀僅0.6秒，定位快速、精準。
3.X/Z軸：采用大直徑（32/40mm）C3級高精密滾珠螺桿，X/Z軸均經實際預拉測試，確保軸向定位精準。
4.床鞍設計：硬軌系列采用30°斜鞍式床身，充分吸收切削作用力，促使排屑更容易，整體結構剛性好。
5.機床外觀設計新穎，面板操作方便，防護門為全封閉結構，美觀大方，防濺漏效果好，符合國家安全環保等級。


型號	Model	單位（Unit）	JC-C6140/750	JC-C6150/1000	JC-C6163/1000
加工范圍 Range of work
床身上最大回轉直徑	Max.swing over bed	mm	Ø420	Ø500	Ø630
刀架上最大加工直徑	Max.swing over knife rest	mm	Ø200	Ø300	Ø320
主軸通孔直徑	Spindle bore diameter	mm	52	62	62
頂尖距	Distance between centers	mm	750	1000	1000
最大加工長度	Max.turning length	mm	550	750	750
行程Travel
X軸行程	X-axis travel	mm	220	260	260
Z軸行程	Z-axis travel	mm	550	750	750
主軸 Spindle
主軸最高轉速	Maximum spindle speed	rpm	50~2500	三檔30~1600	三檔30~1600
主軸最高轉速	Maximum spindle speed	rpm	50~2500	無極50~2200	無極50~2200
主軸頭及錐孔形式	Main shaft head levelcone hole form		MT6	MT8	MT8
卡盤規格	Chuck size	mm	Ø250	Ø250	Ø250
自動換刀系統 A.T.C
刀塔工位	Tool storage capacity	PCS	4/6/8	4/6/8	4/6/8
刀柄規格	Shank size	mm	□20×20	□25×25	□25×25
尾座 Hydraulic tailstock
尾座套筒直徑	Quill diameter for tailstock		MT-5	MT-5	MT-5
尾座套筒行程	Quill travel for tailstock	mm	130	150	150
尾座套筒錐度	Quill inside taper for tailstock	mohs	4	5	5
馬達 Motor
主軸馬達功率	Spindle motor power	Kw	5.5	7.5	7.5
X/Z軸伺服電機	X/Z-servo motor	Nm
精度 Positioning accuracy
X/Z軸定位精度	X/Z-axis positioning accuracy	mm	±0.008	±0.01	±0.01
X/Z軸重復定位精度	X/Z-axis repeatability accuracy	mm	±0.005	±0.008	±0.008
X/Z軸位移速度	X/Z-Fast moving speed	mm	6/8	6/8	6/8
機床信息Machine information
機床外形（L×W×H)	Machine dimension（L×W×H)	mm	2310×1360×1570	2570×1410×1650	2570×1411650
機床重量	Machine weight	Kg	2000	2300/2500	2800/3000
電力需求	Power requirement	Kw/A	10/22	12/24	12/24
